1.原門鎖裝置工作過程簡介
原門鎖工作原理示意圖如圖1所示。
原門鎖裝置工作過程如下。
鎖門操作人員關上滅菌器門門感應開關接通合上門門,門門感應開關接通(由于改造牽涉不到這兩個感應開關所以圖1、圖2、圖3中均未面出這兩個感應開關)一操作人員在操作屏上點擊運行按鈕滅菌器運行滅菌程序進燕汽電磁635驅動絕電器得電電磁〕打開→壓力燕汽經電磁間S35進入門鎖汽淑知密封的橡波膠材質內膜腔內,壓力蒸汽克服門鎖復位彈簧的阻力推動與內膜相旌的汽趕活塞向上運動)進而推動活塞桿和門鎖→門鎖進入到門門鎖孔內,完成鎖門過程。
解鎖:滅菌器程序進入結束階段→進蒸汽電磁閥S35驅動繼電器失電,電磁閥也失電關閉,切斷壓力蒸汽→門鎖在復位彈簧的作用下復位解鎖。

2原門鎖裝置存在的問題
(1)由于門鎖重復往復運動,致使橡膠內膜破損而漏汽,門鎖在滅菌程序運行中不能鎖門而報警,滅菌程序逼迫終止,延長醫療器械的滅菌周期,影響滅菌質星量。
(2)內膜頻繁破損需要更換,增加了火菌器維修成本。
3改造措施

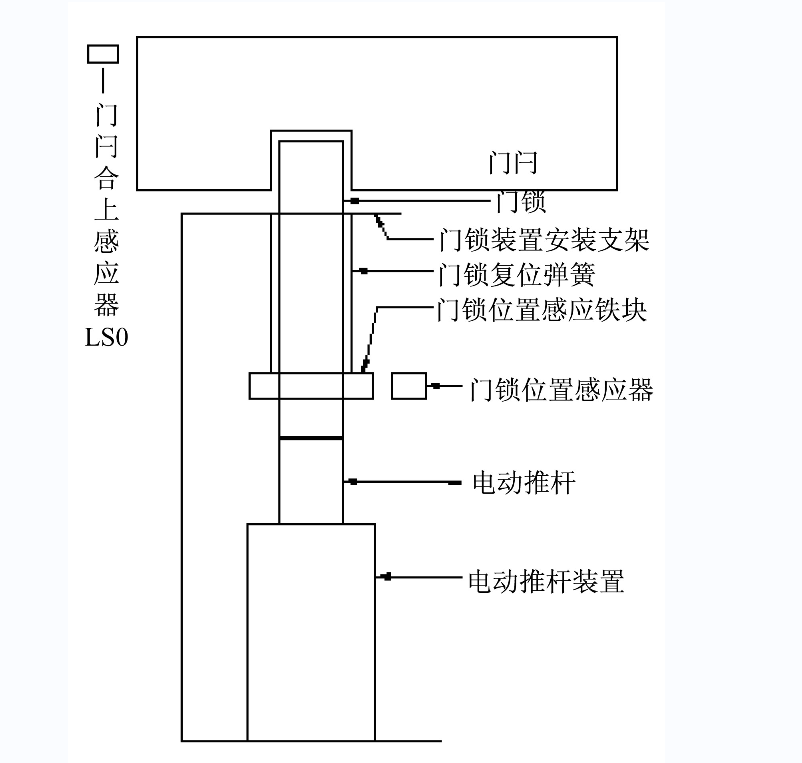

為了解決以上問題,對原門鎖裝置進行改造。改造后的門鎖工作原理圖示意圖如圖2所示。
門鎖裝置改造思路。在原裝置基礎上去掉內膜汽知用直流電動推桿代替內膜汽知，電動推桿的驅動信號來自加裝的輔助繼電器R1見圖3,輔助繼電器與原進蒸汽電磁閣的驅動信號同步。在門門邊部加裝被近開關LSCQ如圖2)用來控制電動推桿控制器的電源即只有在門F合上后電動推桿控制器才能得電從而保證電氣安全。在電動推桿控銀器得電的基礎上當驅動信號加給輔助絕電器時稅電器得電動作推桿控規器得到推桿伸出信號，電動推桿得電伸出:克服門微復位彈簧的力向上運動推動門頓進入門日股孔內將門歸淡住同時電動推桿在夙位開關的作用下停止工作(電動推桿的行程需要調整恰當'》。解鎖時輔助絕電器匯D動信號解除,輔助繼電器失電復位,推桿控制器得到推桿縮回的信號,電動推桿得反向的電源,電動推桿縮回,門鎖在復位彈簧的作用下復位。

改造后的門鎖裝置電氣原理圖如圖3所示。
如圖3所示當操作人員關上滅菌器門并合上門門后接近開關LSV有輸出,箱輔助繼電器RO吸臺電動推桿控制器得電。此時電動推桿沒有動作信號推桿不動作。操作人員啟動運行程序后電磁間85驅動繼電器得電輔助繼電器R1同時得電,電動推桿得到伸出信號電動推桿伸出推動門鎖進入門球鎖孔內以鎖住門門。當滅曲程序運行結束時電磁在S5驅動絕電器失電.R1也失電.推桿得到縮回信號電動推桿縮回門投在復位彈簧作用下復位解鎖。
